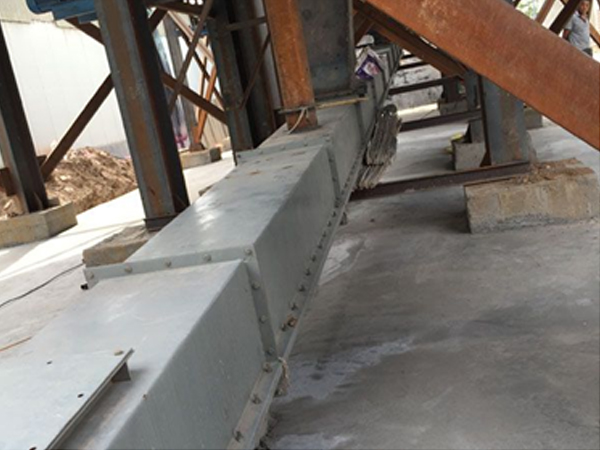

XZ型空氣輸送斜槽


XZ型空氣輸送斜槽
一、概述

　　空氣輸送斜槽是一種廣泛用于干燥粉狀物料的氣力輸送設備。主要用于水泥和生料粉的輸送及易流態化的粉狀物料，對粒度大，水分多，流態化性能差的物料不易選用。

　　它與螺旋輸送機、膠帶輸送機比較，具有無轉動部件、無噪音、操作管理方便、設備重量輕且簡單、輸送能力大但電耗省、容易改變輸送方向等優點。

　　空氣輸送斜槽寬度規格：200、250、315、400、500、630、800、1000。斜槽總體布置傾斜角一般為4°~12°之間，也可以根據實際需要確定。

　　輸送物料：含水量﹤1%。溫度﹤150℃的干燥粉狀物料。
二、技術參數

參數名稱				型號	XZ200	XZ250	XZ315	XZ400	XZ500	XZ630	XZ800
槽體寬度				mm	200	250	315	400	500	630	800
輸送能力	α=4°		水泥	t/h	22	40	70	130	220	320	400
	α=4°		生料	t/h	16	30	55	100	166	245	310
	α=6°		水泥	t/h	40	65	120	250	400	610	765
	α=6°		生料	t/h	30	55	90	185	300	455	566
	α=8°		水泥	t/h	50	80	140	300	470	720	900
	α=8°		生料	t/h	35	65	110	225	355	540	670
	α=10°		水泥	t/h	60	100	170	380	570	900	1080
	α=10°		生料	t/h	45	80	140	285	425	670	800
	α=12°		水泥	t/h	70	120	205	455	685	1080	1295
	α=12°		生料	t/h	50	95	165	340	510	805	960
槽體長度			標準節	mm	2000
槽體長度			非標節	mm	250（或按工藝定）
需要風壓				kpa	4~4.5
需要風量				m3/min	1.5—2.0
透氣層		材質		/	合成纖維
		厚度		mm	4—6
		耐溫		℃	150
		徑向斷裂溫度		N/Cm	4700
		阻力		pa	800~1200（在2m3/min條件下）
