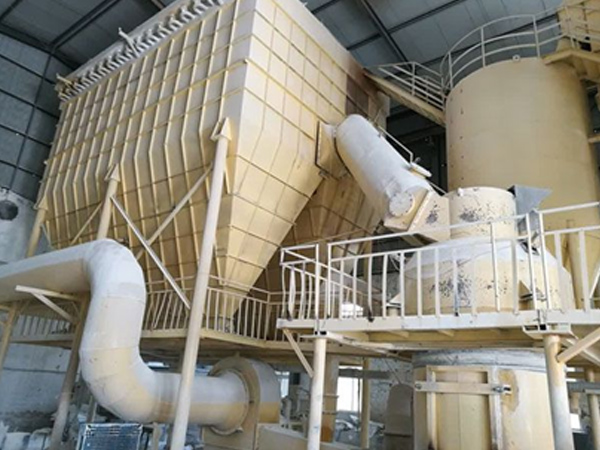

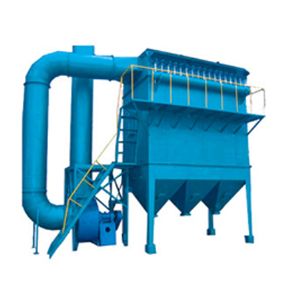

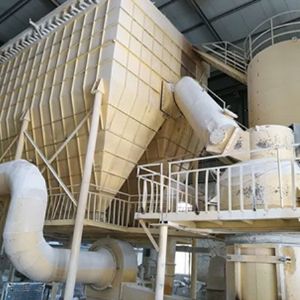

脈沖袋式收塵器
產品介紹：
PPC型氣箱式脈沖袋式除塵器綜合了分室反吹和脈沖噴吹清灰各類除塵器的優點，克服了分室反吹時動能強度不夠的缺點，采用離線清灰技術，擴大了袋式除塵器的應用范圍，提高了除塵效率，延長了濾袋的使用壽命。特點是適宜高濃度工況環境使用（含塵氣體濃度可達1000g/m3以上）。廣泛應用于水泥行業的立窯、破碎、包裝、庫頂、熟料冷卻機和各種磨機等除塵系統，以及冶金、化工、機械和鍋爐等行業的收塵。

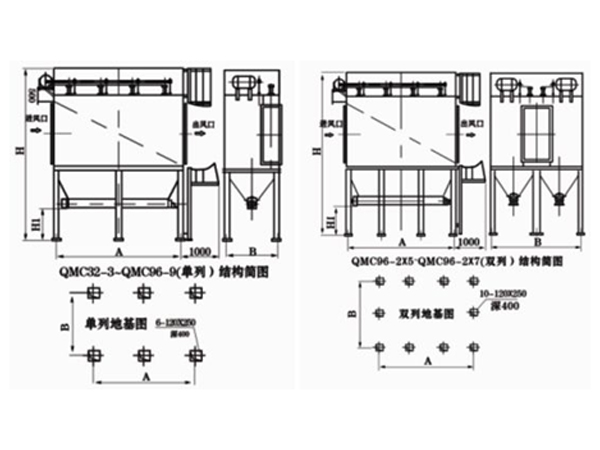

主要技術參數
| 型號/尺寸 | PPC32-3 | PPC32-4 | PPC32-5 | PPC32-6 | PPC64-4 | PPC64-5 | PPC64-6 | PPC64-7 | PPC64-8 |
A | 1962 | 2622 | 3284 | 3944 | 4877 | 6069 | 7316 | 8534 | 9754 |
B | 1963 | 1630 | 1630 | 1630 | 2388 | 2388 | 2388 | 2388 | 2388 |
H | 5900 | 5900 | 5900 | 5900 | 6540 | 6540 | 6540 | 6540 | 6540 |
H1 | 500 | 1000 | |||||||
型號/尺寸 | PPC96-4 | PPC96-5 | PPC96-6 | PPC96-7 | PPC96-8 | PPC96-9 | PPC96-2x5 | PPC96-2x6 | PPC96-2x7 |
A | 4876 | 6096 | 7316 | 8534 | 9754 | 10974 | 6096 | 7316 | 8534 |
B | 3150 | 3150 | 3150 | 3150 | 3150 | 3150 | 7138 | 7138 | 7138 |
H | 8413 | 8413 | 8413 | 8413 | 8413 | 8413 | 9307 | 9307 | 9307 |
H1 | 1000 | ||||||||
技術參數型號 | 處理風量(m3/h) | 過濾風速(m/min) | 過濾面積(㎡) | 濾袋規格 | 濾袋數量(個) | 阻力(Pa) | 耗氣量m3/min | 進口濃度(g/m3) | 出口排放濃度（mg/m3） | 保溫層面積(m2) | 重量 |
PPC32-3 | 6900 | 1.2-2.0 | 93 | 133*2500 | 96 | 1470-1770 | 0.27 | 1000 | 50 | 26.5 | 2880 |
PPC32-4 | 8930 | 124 | 128 | 0.37 | 34 | 4080 | |||||
PPC32-5 | 11160 | 155 | 160 | 0.46 | 41 | 5280 | |||||
PPC32-6 | 13390 | 186 | 192 | 0.55 | 48.5 | 6480 | |||||
PPC64-4 | 17800 | 248 | 256 | 1.2 | 70 | 7280 | |||||
PPC64-5 | 22300 | 310 | 320 | 1.5 | 94 | 9960 | |||||
PPC64-6 | 26700 | 372 | 384 | 1.8 | 118 | 11640 | |||||
PPC64-7 | 31200 | 434 | 448 | 2.1 | 142 | 13320 | |||||
PPC64-8 | 35700 | 496 | 512 | 2.4 | 166 | 15000 | |||||
PPC96-4 | 26800 | 372 | 384 | 1.2 | 1300 | 110 | 10452 | ||||
PPC96-5 | 33400 | 465 | 480 | 1.5 | 120 | 12120 | |||||
PPC96-6 | 40100 | 557 | 576 | 1.8 | 130 | 14880 | |||||
PPC96-7 | 46800 | 650 | 672 | 2.1 | 140 | 16920 | |||||
PPC96-8 | 53510 | 744 | 768 | 2.4 | 150 | 19810 | |||||
PPC96-9 | 60100 | 836 | 864 | 2.7 | 160 | 21240 | |||||
PPC96-2x5 | 66900 | 929 | 960 | 3 | 175 | 25200 | |||||
PPC96-2x6 | 80700 | 1121 | 1152 | 3.4 | 210 | 30240 | |||||
PPC96-2x7 | 94100 | 1308 | 1344 | 4.2 | 245 | 35280 |
脈沖袋式收塵器
PPCS32/64 型技術性能表
型號技術參數 | PPCS32-3 | PPCS32-4 | PPCS32-5 | PPCS32-6 | PPCS64-4 | PPCS64-5 | PPCS64-6 | PPCS64-7 | PPCS64-8 | |
處理風量(m3/h) | 6900 | 8930 | 11160 | 13390 | 17800 | 22300 | 26700 | 31200 | 35700 | |
過濾風速（m/min） | 1.2~2.0(根據不同的揚塵點選取不同的凈過濾風速) | |||||||||
總過濾面積（m2） | 93 | 124 | 155 | 186 | 248 | 310 | 372 | 434 | 496 | |
凈過濾面積（m2） | 62 | 93 | 124 | 155 | 186 | 248 | 310 | 272 | 434 | |
收塵器室數（個） | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 | |
濾袋總數（個） | 96 | 128 | 160 | 192 | 256 | 320 | 384 | 448 | 512 | |
收塵器阻力（Pa） | 1470~1770 | |||||||||
進口氣體含塵濃度（g/m2） | ＜200 ＜1000 | |||||||||
出口氣體含塵濃度（g/m2） | ＜0.1 | |||||||||
收塵器承受負壓（Pa） | 5000 | |||||||||
清灰壓縮空氣 | 壓力 | （5-7）×105 | ||||||||
耗氣量(m3/h) | 0.27 | 0.37 | 0.46 | 0.55 | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | |
脈沖閥 | 數量（個） | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 |
（帶電磁閥） | 規格（英寸） |
|
| |||||||
提升閥 | 數量（個） | 3 | 4 | 5 | 6 | 4 | 5 | 6 | 7 | 8 |
（帶氣缸） | 規格 | 提升閥閥板直徑￠460 氣缸直徑￠63 | 提升閥閥板直徑￠595 氣缸直徑￠100 | |||||||
剛性葉輪給料機 | 下料口300×300mm 高度450mm 轉速30.31r/min，減速電機功率1.1kw，產量24m3/h | |||||||||
螺旋 | 規格 |
| 直徑￠300，產量30m3/h （填充率￠=0.7） | |||||||
輸送機 | 減速電機 |
| 型號XWD2.2-5-1/43，功率2.2KW | |||||||
空氣輸送料槽 | 如進口氣體含塵濃度大于700g/m3標，排灰裝置應選用較大規格的螺旋輸送機或空氣料槽 | |||||||||
清灰程序控制器 | 輸入和輸出電壓均為220V，控制器由制造廠配套供應，詳細資料參看控制器說明書 | |||||||||
濾袋規格和材質 | 直徑×長度￠130×2450mm 滌綸針刺毪重量450g/m2 ，使用溫度120℃ | |||||||||
保溫層面積（m2） | 26.5 | 34 | 41 | 48.5 | 70 | 94 | 118 | 142 | 166 | |
設備總重kg（約值，不含保溫層） | 2400 | 3400 | 4400 | 5400 | 6900 | 8300 | 9700 | 11100 | 12500 | |
PPCS96型氣箱脈沖袋收塵器技術性能表
型號技術參數 | PPCS96-4 | PPCS96-5 | PPCS96-6 | PPCS96-7 | PPCS96-8 | PPCS96-9 | PPCS96 | PPCS96 | PPCS96 | PPCS96 | PPCS96 | PPCS96 | |
處理風量(m3/h) | 26800 | 33400 | 40100 | 46800 | 53510 | 60100 | 66900 | 80700 | 94100 | 107600 | 121000 | 134500 | |
過濾風速（m/min） | 1.2~2.0(根據不同的揚塵點選取不同的凈過濾風速) | ||||||||||||
總過濾面積（m2） | 372 | 485 | 557 | 650 | 744 | 836 | 929 | 1121 | 1308 | 1494 | 1681 | 1868 | |
凈過濾面積（m2） | 279 | 372 | 465 | 557 | 657 | 744 | 836 | 1028 | 1215 | 1401 | 1588 | 1775 | |
收塵器室數（個） | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 | |
濾袋總數（個） | 384 | 480 | 576 | 672 | 768 | 864 | 960 | 1152 | 1344 | 1536 | 1728 | 1920 | |
收塵器阻力（Pa） | 1470~1770 | ||||||||||||
進口氣體含塵濃度（g/m2） | ＜1300 | ||||||||||||
出口氣體含塵濃度（g/m2） | ＜0.1 | ||||||||||||
收塵器承受負壓（Pa） | 5000 | ||||||||||||
清灰壓縮空氣 | 壓力 | （5-7）×105 | |||||||||||
耗氣量(m3/h) | 1.2 | 1.5 | 1.8 | 2.1 | 2.4 | 2.7 | 3.0 | 3.4 | 4.2 | 4.8 | 5.4 | 6.0 | |
脈沖閥 | 數量（個） | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 |
（帶電磁閥） | 規格（英寸） | 2 | |||||||||||
提升閥 | 數量（個） | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 16 | 18 | 20 |
（帶氣缸） | 規格 | 提升閥閥板直徑￠725 氣缸直徑￠100 | |||||||||||
剛性葉輪給料機 | 下料口400×400mm 轉速22.5r/min，減速電機功率1.5kw，產量40m3/h | 下料口350×350mm 轉速24.63r/min，減速電機功率1.5kw 2臺，產量30m3/h | |||||||||||
螺旋 | 規格 | ￠400mm，產量38m3/h | ￠300mm， 2臺，每臺產量21m3/h | ||||||||||
輸送機 | 減速電機 | 型號XWD5.5-7-1/59，功率5.5KW | 型號XWD2.2-5-1/43，功率2.2KW | ||||||||||
空氣輸送料槽 | 如進口氣體含塵濃度大于700g/m3標，應選用帶送斜料槽或較大規格螺旋輸送機的收塵器 | ||||||||||||
清灰程序控制器 | 輸入和輸出電壓均為220V，控制器由制造廠配套供應，詳細資料參看控制器說明書 | ||||||||||||
濾袋規格和材質 | 直徑×長度￠130×2450mm 滌綸針刺毪重量450g/m2 ，使用溫度120℃ | ||||||||||||
保溫層面積（m2） | 110 | 120 | 130 | 140 | 150 | 160 | 175 | 210 | 245 | 280 | 315 | 350 | |
設備總重kg（約值，不含保溫層） | 8710 | 10100 | 12400 | 14100 | 15700 | 17700 | 21000 | 25200 | 29400 | 33600 | 37800 | 42000 | |
