電子皮帶秤


原理和結構

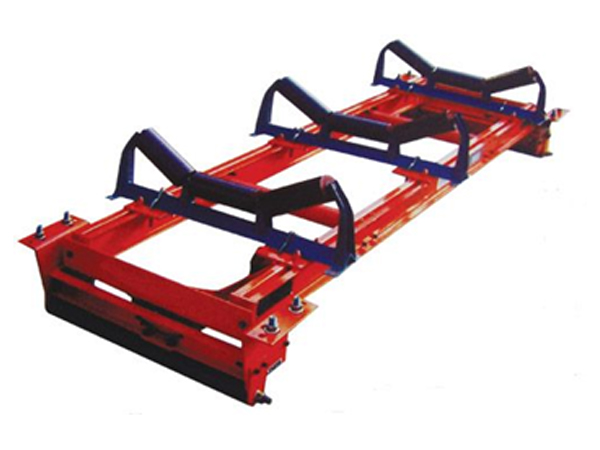

　　ICS-XX托輥式電子皮帶秤能夠很方便的安裝到皮帶輸送機上，對通過的物料進行連續不斷的計量、累計和顯示，并且把流量和累計的結果遠傳到需要的位置（距離3000米），遠傳的信號包括瞬時流量，累計量和流量上限，流量下限等。

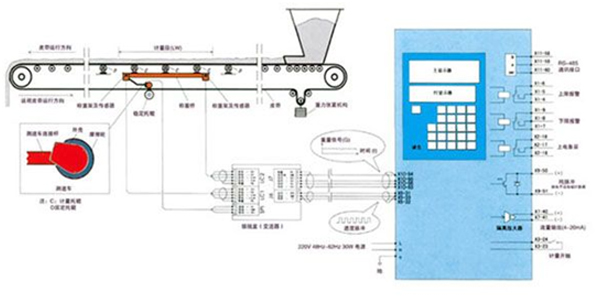

　　ICS-XX托輥式電子皮帶秤安裝于輸送皮帶的下面，并托起計量段的皮帶。荷重傳感器將物料阻力變化，皮帶槽型角度變化等非重力因素自動消除，只送出純凈的重力信號到稱重積算儀。

　　在返程皮帶上置有一個可以測出電子皮帶秤運行速度的測速機構，其內部的測速傳感器連續測量單位時間內皮帶運行的距離，并且發出相應的調頻脈沖到稱重積算儀。

　　上述兩個被測量的物理量（重量和速度）被同時傳到稱重積算儀中，電子皮帶秤重量和速度兩個物理量在稱重積算儀中被立即（約0.0001秒）計算成為法定重量單位（公斤 -kg，噸 -t，磅 -lb），并按用戶的設定顯示出瞬時流量和累計量。同時送出各遠傳信號。

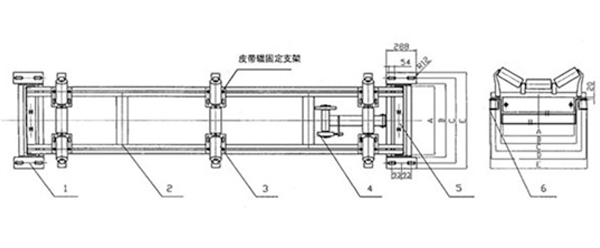

1：承重架 2：稱重橋 3：托輥架及托輥 4：測速機構及測速傳感器 5：荷重傳感器 6：皮帶輸送機并配有MT2002大皮帶計量電腦積算儀表
電子皮帶秤主要性能指標：
稱重能力：6000T/H 以下	流量上限：繼電器觸點輸出
皮帶寬度：500-2200mm	流量下限：繼電器觸點輸出
皮帶速度：0.1-4m/s	噸脈沖：可任意設定（NPN、CE結）
電子皮帶秤精確度：累計量的±0.25～±0.5%	瞬時流量：kg/分（4-20mA）
電源：～220v 50Hz	組合式秤體、多輥或單輥結構、稱重機構



簡略選型表：

規格型號	帶寬	精度（%）	稱量范圍（t/h)	皮帶傾角	稱量傳感器（只）	稱量托輥（組）	應用場合	工作電壓(Vac)
ICS-BM-(A)	500-1800	±0.125	1-2000	≤6°	4	4	傾角較小	220±10%
ICS-BM-(B)	500-1800	±0.25	1-2000	≤17°	2	4	電子皮帶秤主皮帶輸送機
ICS-BM-(C)	500-1800	±0.5	1-2000	≤17°	2	2	主皮帶輸送機
ICS-BM-(D)	500-1800	±0.5	1-2000	≤17°	2	1	較短的輸送
ICS-BM-(E)	500-1800	±0.5	1-2000	≤17°	1	2	主皮帶輸送機
ICS-BM-(F)	500-1800	±1.0	1-2000	≤17°	1	1	較短的輸送機
ICS-BM-(G)	500-1800	±1.0	1-2000	≤17°	2	1	電子皮帶秤移動工輸送機
